Dispositivos de proteccion contra sobretensiones
Dispositivos de protección contra sobretensiones transitorias provocadas por: Rayos (descargas atmosféricas) Maniobras de red (picos, caídas, reconexiones) Arranque/parada de motores grandes.

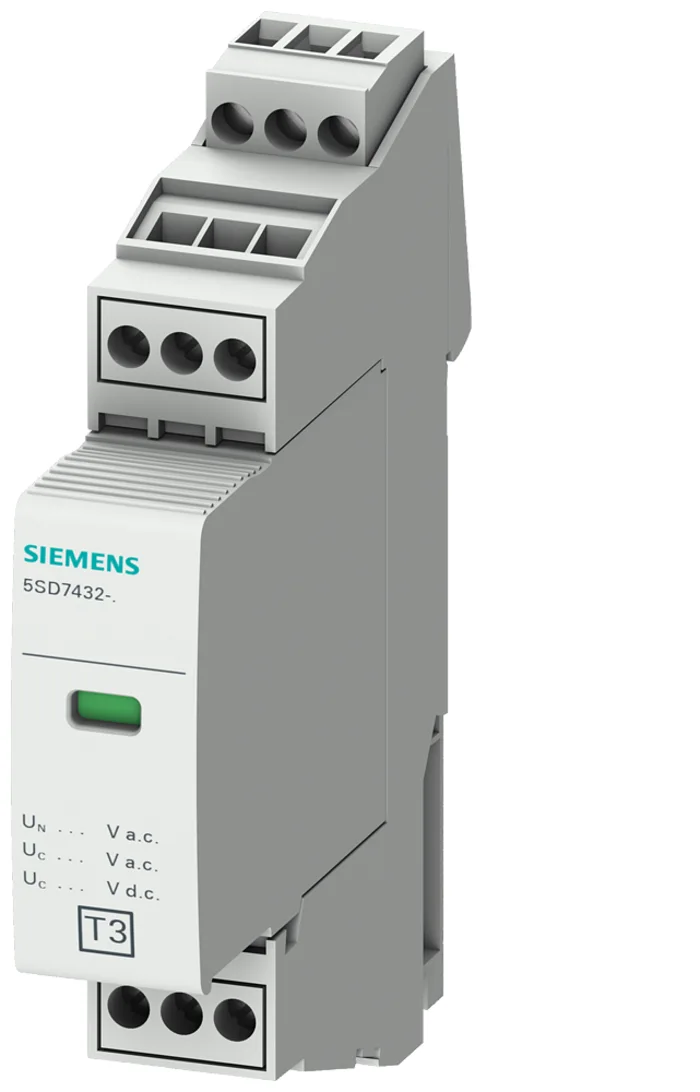

Son fundamentales para proteger equipos electrónicos sensibles y la instalación eléctrica interna. - Características principales: Característica Detalle Niveles de protección Tipo 1, Tipo 2 y combinados (Tipo 1+2) Tensión nominal 230/400 V AC Corriente de descarga (Imax) Hasta 40 kA (en modelos tipo 2), o más en tipo 1 Tensión residual (Up) Generalmente < 1.5 kV (depende del modelo) Montaje En riel DIN, en tablero principal o secundario Indicador visual de estado Sí (verde=OK / rojo=reemplazar) Posibilidad de contactos Contacto de señalización remota en algunos modelos - Tipos de 5SD según aplicación: Tipo Uso recomendado Características 5SD7 Tipo 1 Edificios con pararrayos externo (protección primaria) Alta capacidad de descarga 5SD7 Tipo 2 Protección secundaria en tableros internos Protección de equipos 5SD7 Tipo 1+2 Combinado para simplificar instalación Compacto y versátil También hay módulos reemplazables para algunas versiones (evita cambiar toda la unidad). - Aplicaciones comunes: Protege TV, routers, PCs, PLCs, variadores, iluminación LED, etc. Instalaciones residenciales, comerciales e industriales. Tableros generales, de distribución, control y automatización. Compatibilidad Totalmente compatible con otros dispositivos Siemens como 5SL, 5SV, 3RV, 5SY, etc. Se recomienda su uso junto a interruptores diferenciales y térmicos.
