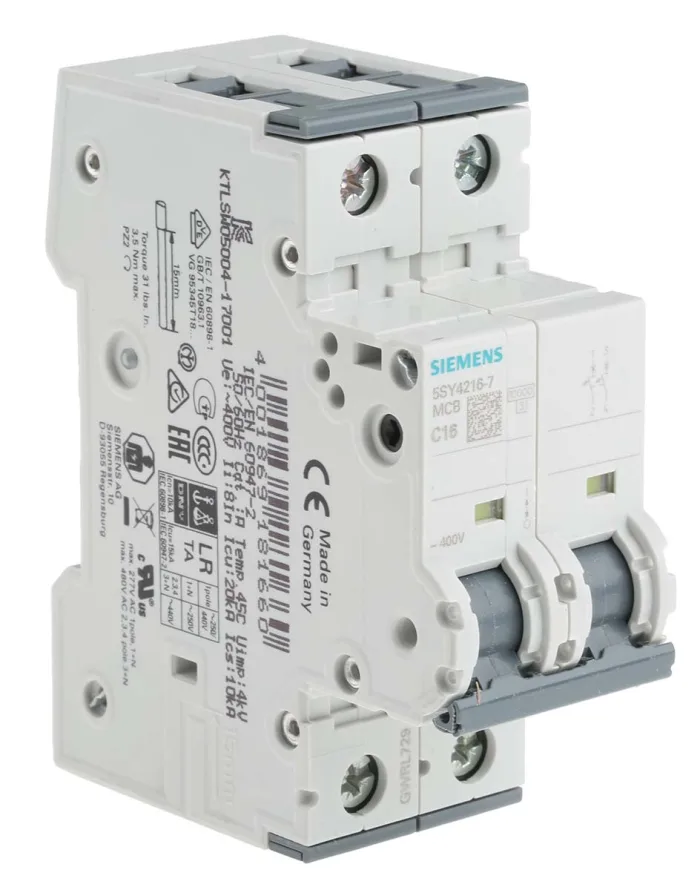

Interruptores TERMOMAGNETICOS RIEL DIN - 5SY
Interruptores automáticos termomagnéticos modulares (MCB), diseñados para la protección confiable de personas, cables y equipos frente a: Sobrecargas térmicas Cortocircuitos Contactos indirectos (si hay puesta a tierra adecuada).
- Rangos de corriente y capacidades
Característica Detalle
Corriente nominal (In) De 0.3 A hasta 63 A
Curvas de disparo Tipo B, C, D
Número de polos 1P, 1P+N, 2P, 3P, 3P+N, 4P
Tensión Hasta 230/400 V AC
Poder de corte (Icn) Hasta 15 kA (según modelo)
- Diferencia clave con 5SL:
Mayor poder de corte y más robustos, por eso la 5SY se prefiere en entornos industriales o con cargas exigentes.
- Curvas de disparo:
B: uso doméstico/luminarias – sensible, corta a 3–5× In.
C: uso general – para cargas normales, corta a 5–10× In.
D: para cargas con alto pico (motores, transformadores), corta a 10–20× In.
- Características principales:
Alta capacidad de corte: hasta 15 kA (más que 5SL).
Montaje en riel DIN estándar.
Compatible con accesorios Siemens: contactos auxiliares, disparadores, etc.
Indicador de posición real del contacto (rojo/verde).
Diseño compacto, pero robusto.
- Aplicaciones comunes:
Tableros eléctricos industriales.
Protección de motores, iluminación, maquinaria pesada.
Circuitos con altos niveles de cortocircuito.
Instalaciones críticas que requieren mayor confiabilidad.
