RELE TERMICO – Siemens.

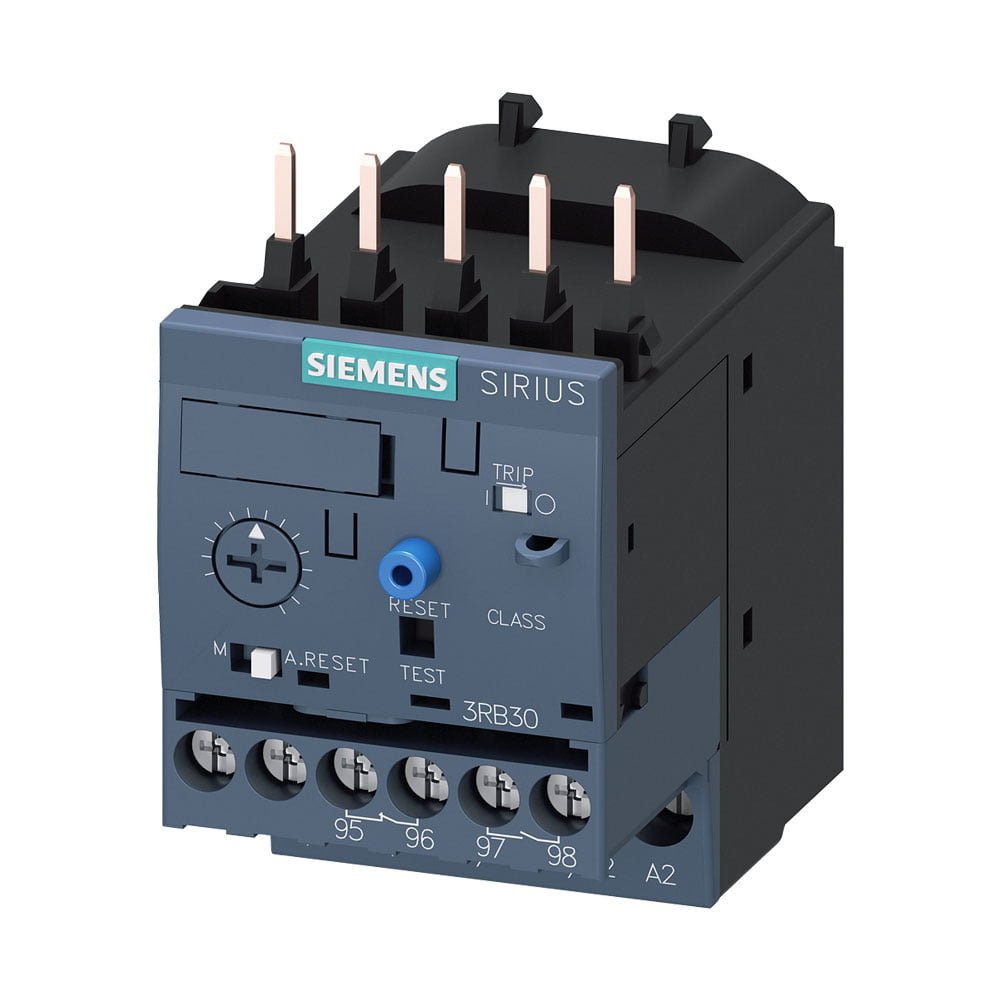

Relés de sobrecarga térmica que protegen motores trifásicos contra sobrecarga prolongada, fases desequilibradas y falta de fase. Se colocan directamente detrás de los contactores 3RT o montados por separado.
- Características principales:
Característica Detalle
Corriente de ajuste (Ir) De 0.1 A hasta 100 A (según modelo)
Tensión de aislamiento Hasta 690 V AC
Número de polos 3 polos principales + 1 contacto NC y 1 NO auxiliares
Montaje Directo al contactor o sobre riel DIN
Clase de disparo Clase 10 o 20 (arranques normales o pesados)
Compensación térmica Sí (evita disparos falsos por temperatura ambiente)
Reset Manual o automático
- Protecciones que brinda:
Sobrecarga prolongada
Fase desequilibrada
Fallo de fase (protección asimétrica)
Reinicio automático opcional (según configuración)
- Compatibilidad:
Diseñado para funcionar en conjunto con contactores 3RT2 (SIRIUS).
También pueden usarse en sistemas independientes para protección individual de motores.
- Tipos según rango:
Modelo Rango de corriente Ejemplo de uso
3RU2116 0.1 A – 0.16 A Motores muy pequeños
3RU2126 1.6 A – 2.5 A Compresores pequeños
3RU2136 13 A – 18 A Bombas de hasta 7.5 hp
3RU2146 25 A – 32 A Motores de 15 hp aprox.
3RU2156 55 A – 70 A Motores grandes
-Se elige el modelo según la corriente nominal del motor, no solo su potencia.
- Aplicaciones comunes
Control de bombas, ventiladores, transportadores, etc.
Protección contra sobrecargas suaves y lentas (no cortocircuito).
Sistemas con arranques frecuentes o prolongados.
- Accesorios y funciones adicionales:
Botón de reset manual/automatico
Contacto auxiliar de señalización
Uso en conjunto con guardamotores 3RV2 o contactor + disyuntor
